【芯品发布】GT4223具有超低电阻的模拟开关
2026-07-11 09:37:15
产品介绍

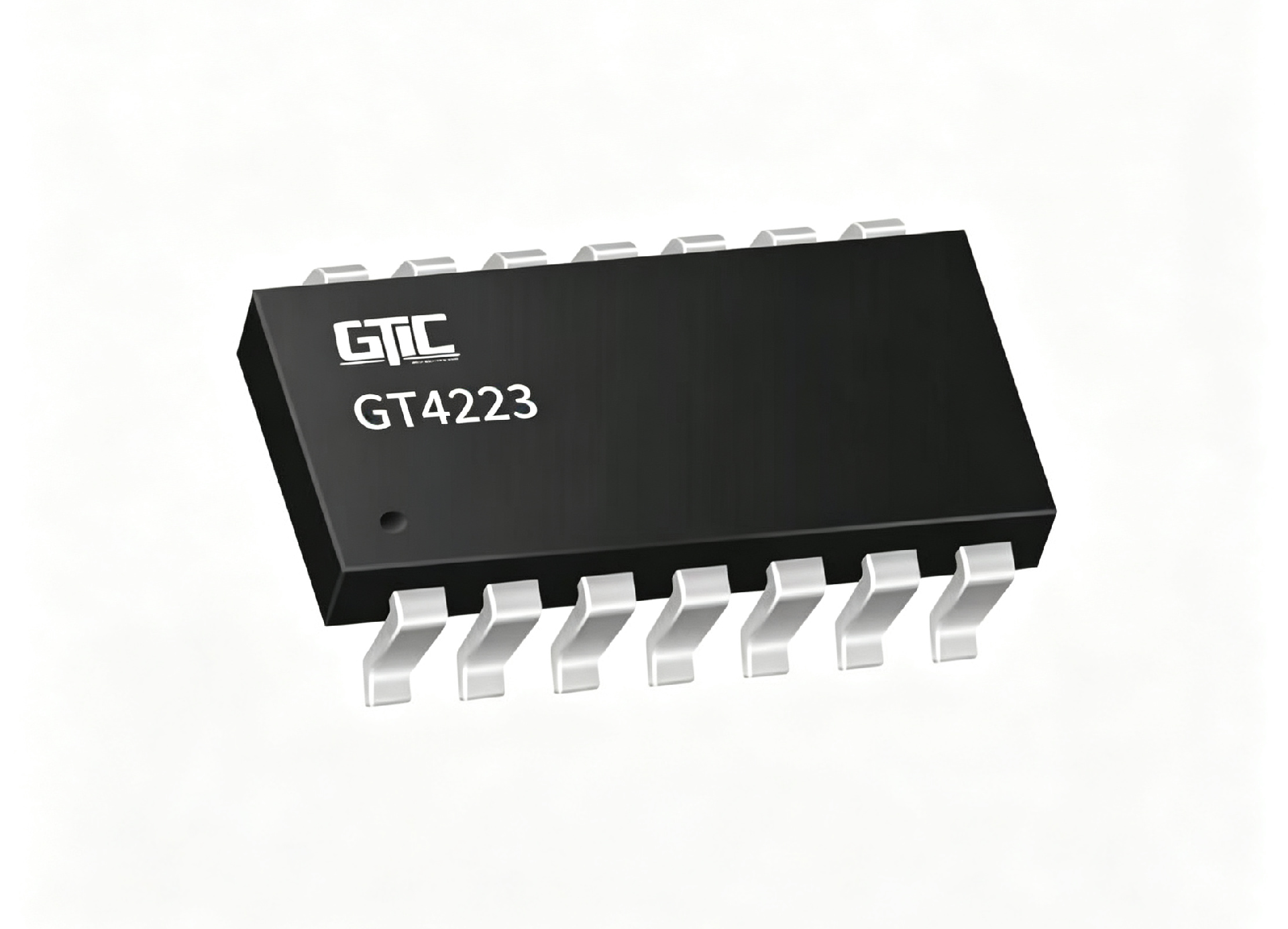

GT4223是一款具有超低电阻的两路单刀双掷(Single-Pole Double-Throw, SPDT)模拟开关。在4.2V电源电压下，GT4223的电阻仅为0.40。该开关具备双向传输“功能，且具有100MHz的高带宽。其优秀的通道间串扰抑制能力和关断隔离可确保噪声干扰的最小化。本产品可在-40°C~+85°C区间内以1.65V~5 V的供电正常工作。这些特性使得该开关适用于手机、手持移动终端、便携式检测仪器和电源供电系统等场景中。
GT4223提供MSOP10、QFN1.8x1.4-10L和DFN3x3-10L封装，支持多种产品系统的设计需求。
功能特性
供电范围：1.65 V ~ 5 V
导通电阻：0.4 Ω @ V+ = 4.2 V（typ）
通道电阻匹配：0.08 Ω（typ）
导通电阻平坦度：0.06Ω（typ）
高关断隔离度：-70 dB @ 100KHz
串扰：-90 dB @ 100KHz
开关方式：先断后合（Break-Before-Make）
-3 dB带宽：100 MHz
工作温度：-40℃ ~ +85℃

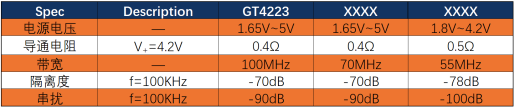

产品优势
GT4223具有较低的导通电阻：0.4 Ω
带宽较宽，能够对高速信号进行传输
隔离度与串扰抑制性能优秀，信号传输失真小
典型应用

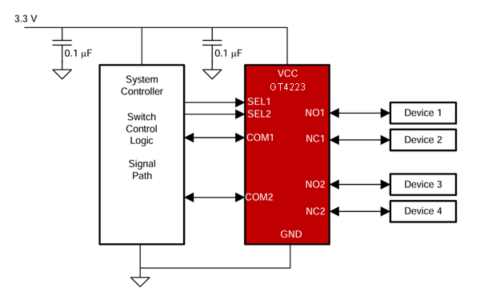

GT4223典型应用框图
