【芯品发布】GT62X系列低压低噪声运算放大器

2025-06-26 10:33:36

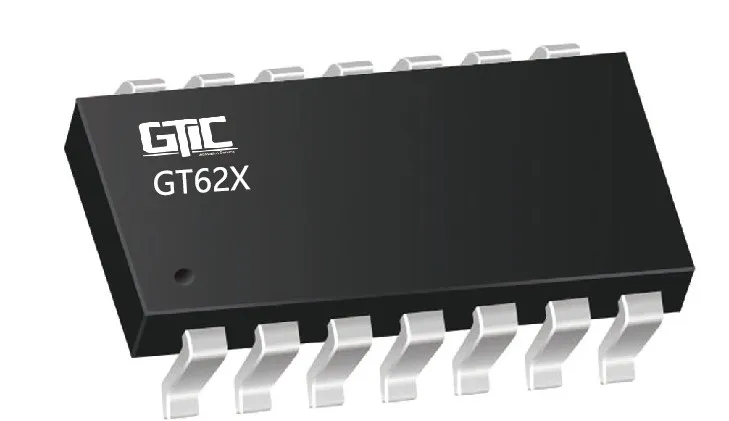

产品介绍


GT62X系列产品是低压低噪声运算放大器,可设计用于多种应用场景。GT62X的单位增益带宽为7MHz,1KHz处的噪声仅为9.5nV/√Hz。在5V电压下每个放大器的静态电流为0.6mA。
GT62X系列产品旨在低压系统中提供最佳性能。它们能够在重载情况下实现轨到轨输出摆幅。输入可以实现轨到轨,并且在推荐温度范围内,器件的最大输入失调电压为1.5mV。在低电源电压下,它们的容性负载能力也很出色。工作电压范围为2.2V至5.5V。
GT62X系列具有较低的输入失配电压±1.5mV(max),同时还具备7MHz的增益带宽积和极低的噪声。这些特性让这些运算放大器非常适合用于多种应用,如传感器、音频、有源滤波器、A/D 转换器、通信、测试设备、蜂窝电话和无绳电话、笔记本电脑和平板、光电二极管放大、电池供电仪器。

关于封装,GT621提供SC70-5、SOT23-5和SOP8、MSOP8封装。GT622提供SOP8、MSOP8封装。GT624提供SOP14、TSSOP14封装。




功能特性


电源电压:2.2V~5.5V (±1.1V~±2.75V)
输入共模范围:-0.1V~5.6V
输入失调电压:±1.5mV (max)
输入噪声:9.5nV@1kHz
开环增益:110dB
增益带宽积:7MHz
压摆率:0.7V/us
共模抑制比:85dB
电源抑制比:90dB
静态电流:0.6mA (typ)
输出短路电流:90mA
温度范围:-40℃~125℃
封装:SOT23-5, SC70-5, SOP8, MSOP8, SOP14, TSSOP14

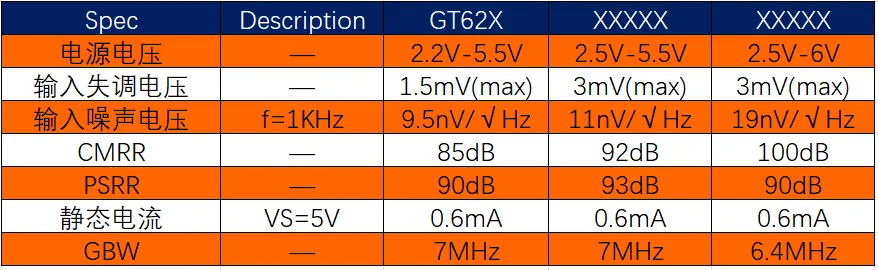

产品优势

  • GT62X具有较低的输入失调电压:±1.5mV (max)较小的输入噪声电压:9.5nV/√Hz。
  • 支持单双电源供电
  • 支持多种封装,满足不同设计需求



典型应用

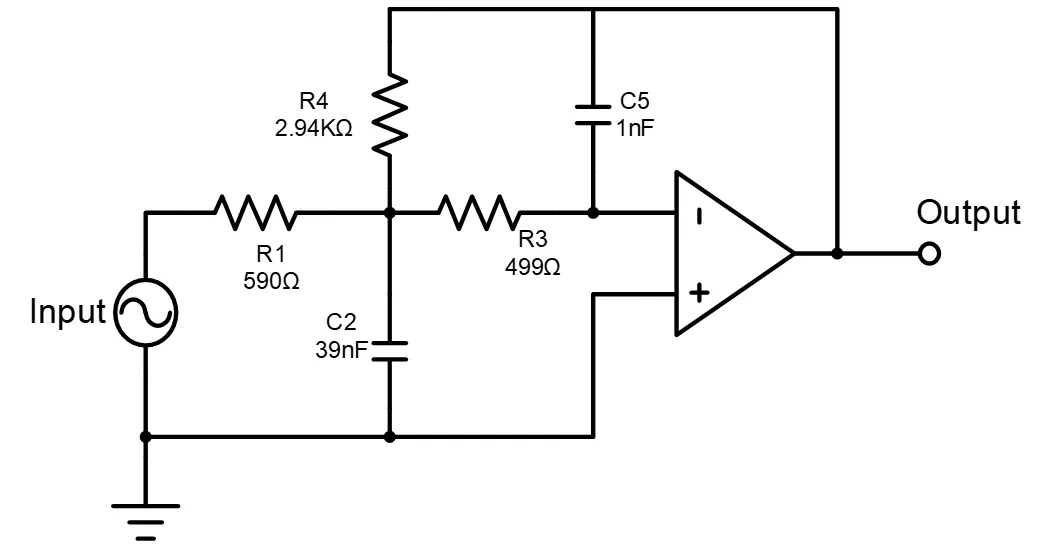

25-KHz Low-pass Filter

关于谷泰微电子

江苏谷泰微电子有限公司是精密信号链芯片公司,致力于模拟芯片及高精度信号链芯片领域的产品设计与销售。公司拥有丰富多样的模拟芯片系列产品,广泛应用于工业控制、电动智能汽车、测试测量、再生新能源、智能制造、智能建筑、环境环保、数字健康医疗等产业领域。
