【芯品发布】GT020X系列低压自动双向电压电平转换器

2025-03-17 14:15:55

产品介绍

GT020X 双向电压电平转换器，具备自动方向检测功能。数据传输速率可达100Mbps，满足高速数据传输需求。支持宽电压输入，A端口工作电压范围为1.2V 到3.6V，B端口工作电压范围为1.65V到5.5V。具备 VCC隔离特性，当任意VCC输入为地(GND)时，两个端口均处于高阻态。使能(OE)参考 VCCA。支持部分掉电模式操作，具备灵活的电源管理能力，工作温度范围宽，可在-40℃至+85℃的环境温度下稳定工作。

应用场景方面:适用于手机、智能手机、平板电脑、台式电脑等设备，可用于建立混合电压系统中数字信号在不同电压电平之间的兼容性。

封装方面:

GT0208提供TSSOP20,QFN3*3-20L；

GT0204提供TSSOP14,QFN3.5*3.5-14L,QFN1.8*1.8-12L,QFN1.7*2-12L；

GT0202提供SOT23-8,DFN2*3-8L,MSOP8,DFN1.4*1-8L；

GT0201提供SOT23-6,SC70-6,DFN1.45*1-6L 等封装，便于不同的电路板设计需求。

功能特性

电源电压：VCCA:1.2V~3.6V VCCB:1.65V~5.5V

上升沿传输延迟TPHL：2.24ns

下降沿传输延迟TPLH：3.18ns

上升时间TR：1.7ns

下降时间TF：1.87ns

最大传输速率 A to B：106Mbps

最大传输速率 B to A：116Mbps

Ioff：1μA

Ioz：2μA

Icc：5μA

温度范围：-40℃~85℃

封装：TSSOP20,QFN1.8*1.8-12L,TSSOP14,QFN1.7*2-12L,SOT23-8,DFN2*3-8L,MSOP8,SOT23-6,DFN1.4*1-8L,DFN1.45*1-6L ,QFN3*3-20L,QFN3.5*3.5-14L

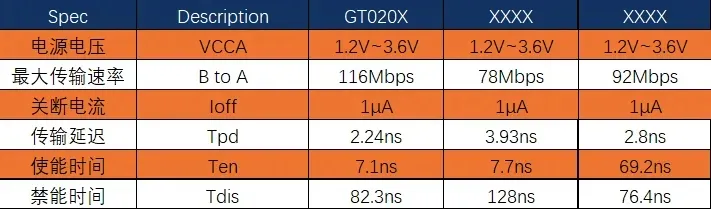

产品优势

较低的VCCA工作电压：1.2V
较高信号传输速率：116Mbps（max）
支持多种封装，满足不同设计需求

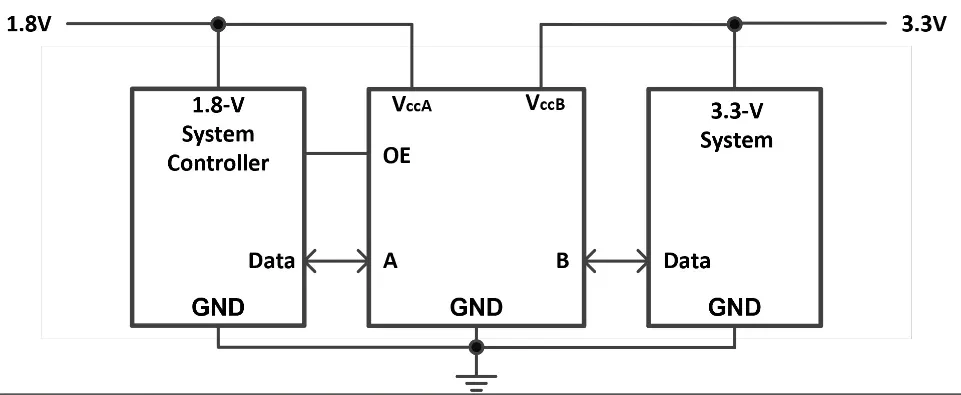

典型应用

Level-translation applications when interfacing devices or systemswith different interface voltages.

关于谷泰微电子

江苏谷泰微电子有限公司是精密信号链芯片公司，致力于模拟芯片及高精度信号链芯片领域的产品设计与销售。公司拥有丰富多样的模拟芯片系列产品，广泛应用于工业控制、电动智能汽车、测试测量、再生新能源、智能制造、智能建筑、环境环保、数字健康医疗等产业领域。
